Hex Micro Screening 分析應用

在測試的過程中,我們觀察歸納出 Hex Micro Screening 的下列特性:

1) 在漸層 ( Vignette, Gradient ) 的表現上,它比傳統 AM 網點的表現
  更柔順均勻,沒有網花、粗造的現象。



------------------------------------------------------------------------------------------------

2) 針對超高飽和 ( Color with Hyper Saturation ) 的影像色彩表現層次
  更為分明,例如:



------------------------------------------------------------------------------------------------

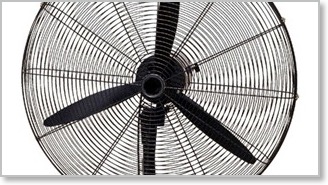

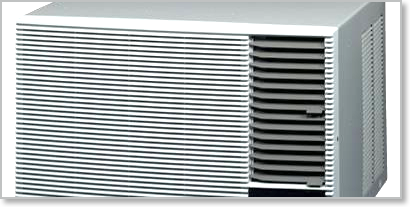

3) 有細密線條的家電產品,由於 FM 不規則之網點排列,不會產生線性
  干擾現象 ( Moire ),可極至忠實表現產品之細部線條,例如:


------------------------------------------------------------------------------------------------

4) 水墨山水畫作之原畫筆觸再現,尤其是淡墨色渲染之細微層次的表現更佳。



------------------------------------------------------------------------------------------------

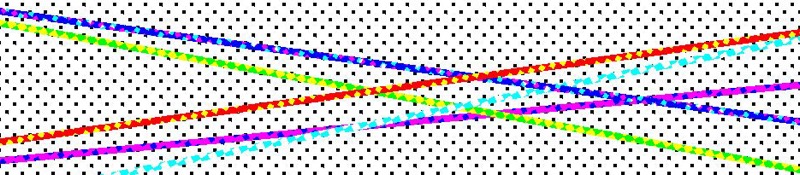

5) 對各種配色的細線條表現,完全沒有傳統過網斷線、鋸齒、邊緣波浪
  之不良現象。


(AM Screening 半色調過網)


(FM Screening)

------------------------------------------------------------------------------------------------

6) FM 可使用 CMYK 四色油墨,模擬表現出特別色之均勻的印製效果
  (金屬、螢光油墨除外)


(AM Screening 半色調過網)


(FM Screening)

------------------------------------------------------------------------------------------------

7) 針對印刷補漏白 ( Trapping ) 處理,可以得到更佳的印刷效果,
  疊印處會更為自然。


(AM Screening 半色調過網)


(FM Screening)

我的版面上有「白色」線條、文字為何輸出印刷後,消失不見?

通常版面上的白色物件,例如:線條、文字,會因屬性設成「直壓 OverPrint」而在輸出印刷後,消失不見,以下介紹如何檢查:

此類問題最常發生在 Illustrator,這些白色物件之填色 ( Fill ) 或邊框 ( Stroke ) 的「屬性 Attribute」被誤選「直壓 OverPrint」,參見下圖,為何容易被誤選,原因不明。

-
Illustrator :

-
InDesign :

檔案內有白色物件被誤選「直壓」如何預視實際輸出印刷之結果?

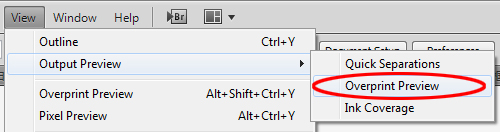

- Illustrator -> View -> Output Preview -> Overprint Preview

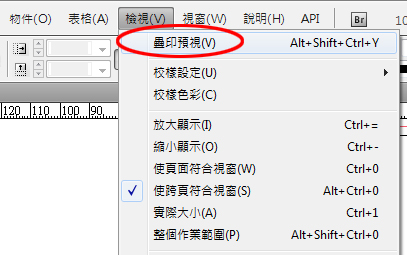

- InDesign -> 檢視 -> 疊印預視

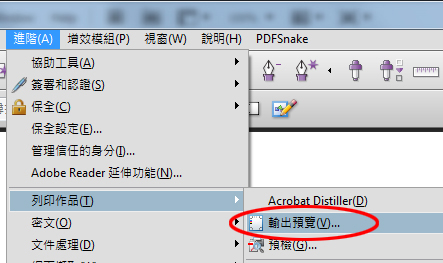

- Acrobat -> 進階 -> 列印作品 -> 輸出預覽



透過上述 Illustrator, InDesign, Acrobat 之疊印預視,可以虛擬疊印之實際印刷效果。

AI 檔內有不當之「直壓」物件設定,如何快速除錯,恢復為非直壓?

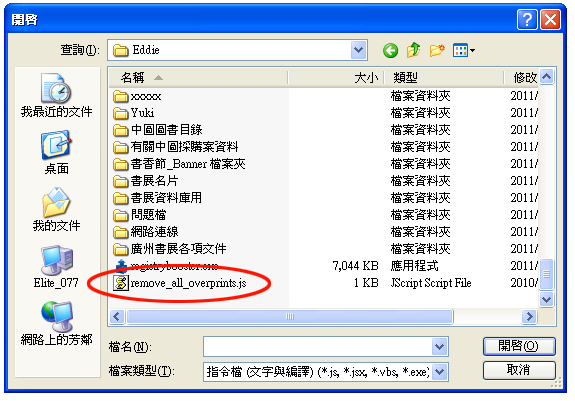

- Illustrator :( 請先下載 remove_all_overprints.js

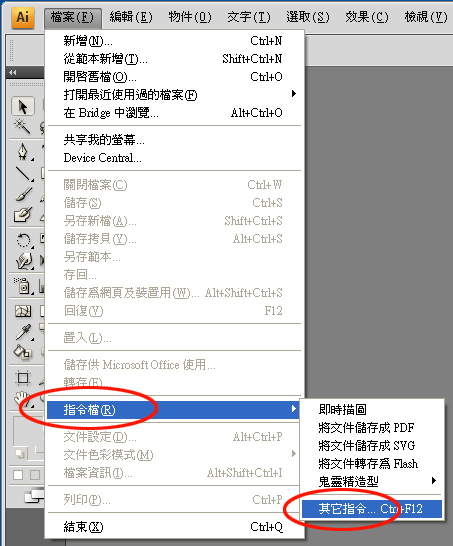

利用 Illustrator 之 JavaScript 自動處理功能,檔案 -> 指令檔 -> 其他指令



進入指令檔之指定視窗,指定 remove_all_overprints.js 開啓,


Illustrator 會執行 JavaScript 將檔案內所有直壓物件,全部改為「非直壓」。

如何將複雜之 InDesign 排版檔內的「白色直壓」物件快速找出?

- InDesign

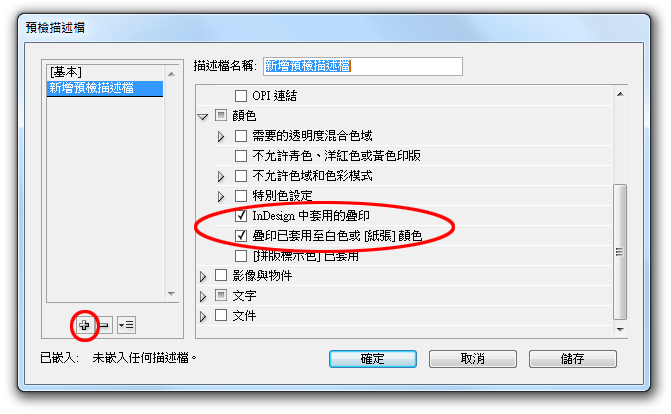

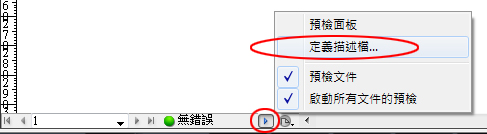

利用 InDesign 之「即時版面預檢」處理功能 ( 左下角 ),點圖示三角形符號,選「定義描述檔」,


進入 InDesign 預檢描述檔之設定視窗,按「+」號,新增預檢描述檔,勾選兩個疊印相關的選項,儲存並關閉設定視窗,如此 InDesign 即可預檢版面是否有不當疊印之物件,

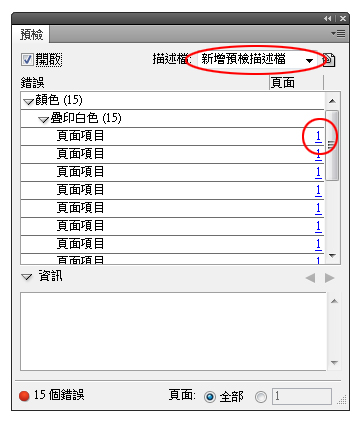

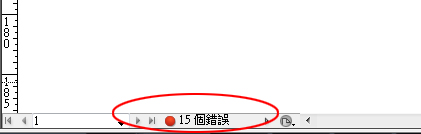

InDesign 檢查時,若發現有不當疊印之物件,會出示紅球警告,並提示錯誤之物件數量,


點擊紅球,InDesign 會列出所有錯誤物件與所在頁面之清單,點右側頁碼 ( 小紅圈 ),InDesign 會出示錯誤之物件以便於使用者進行修正。

注意:描述檔須指定上述針對直壓所設定之預檢參數!

[補充說明]:

InDesign 為了預防使用者將白色物件誤設直壓,已經將白色物件之填色與邊框設為直壓的功能關閉;所以上述的 InDesign 錯誤預檢功能,僅針對外來置入之向量繪圖物件,尤其是 Illustrator AI 檔。

如何檢查我的 PDF 檔內是否有「白色直壓」物件?

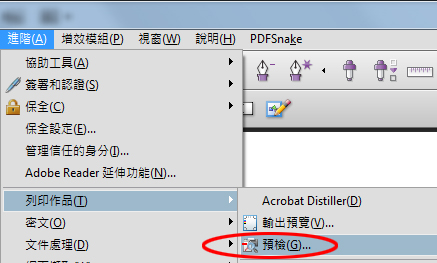

- Acrobat -> 進階 -> 列印作品 -> 預檢:



點選「PDF 分析」-> 「潛在疊印問題」-> 分析,Acrobat 會快速尋找出不當疊印之物件,

點選「PDF 分析」-> 「潛在疊印問題」-> 分析和修復,Acrobat 會快速修正不當疊印之物件,使其恢復正常,輸出不會遺漏。

為何 RGB 影像轉成CMYK後,色調產生嚴重差異?

我們知道影像由RGB轉換成CMYK的印刷模式,會增加Black色版,目的在於增加影像暗部的疊印深度與節省彩色油墨,然而一般的RGB影像若未經過特殊之色彩管理設定,亦即黑版的轉換設定,若直接使用內建的設定將RGB影像轉成 CMYK,通常會出現下列現象:

- 三色版的版調變得很弱,所有中性色調 (Neutral Tone),都會轉移至黑版,
 印刷的結果是層次變差。

- 色彩飽和度明顯降低,例如鮮艷的紅色在轉換後,主色調Magenta與Yellow
 應為100%,但卻降為 90%,其他高飽和度顏色皆為如此。

- 中間色調的影像與彩色區域交接處,色調變得不自然,出現「灰化」的現象。


造成上述怪異現象,都是分色過程所謂的GCR/UCR所造成,GCR (Grey Component Replacement) / UCR (Under Color Removal) 主要作用在於C、M、Y三色版重疊處以黑墨取代,目的在於節省C、M、Y三色油墨,同時可以提升影像暗部層次之表現;若完全由黑墨取代,即為GCR/100% UCR,在這種設定下所有C、M、Y三色比例相同的部份,都會被轉移至黑版,

例如:C35% M45% Y43%會變成 C0% M10% Y8% K35%,轉換後確實可以節省大量彩色油墨,但卻影響非中性色調的層次表現,因此須根據印刷條件與變數,調整黑版轉換曲線,在 Photoshop 的色彩設定Color Setting內,用Black Generation設定自我條件需求的轉換設定。

對RGB轉CMYK的過程中,黑版的生成控制說明

Photoshop提供較為簡易、完整的色彩設定功能,因此透過Custom CMYK設定RGB轉換CMYK的相關參數:

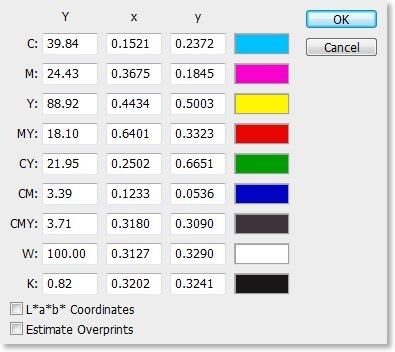

- Ink Color:
油墨基本疊印組合之色差微調校正,設定錯誤會造成色域Color Space轉換嚴重失真,務必小心。

SWOP


EliteColor

- Dot Gain:

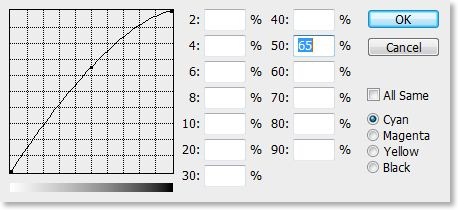

印刷過程中,網點會有擴大的現象,通常以中間調 (Midtone) 網點擴大幅度定義之,例如:50%在印刷後變為65%,則Dot Gain為15%,Dot Gain數值越大,轉換後,影像中間色調會變淡。



- Separation Type:
分色模式可選灰色置換 (GCR) 與暗部灰色移除置換UCR,GCR對黑墨的CMY三色墨等量的置換是全面性的,而UCR指針對影像暗部之局部範圍,

- Black Generation:
黑版取代灰色之曲線設定,分色模式必須選GCR才可設定黑版曲線,黑版曲線直接影響C、M、Y三色版在灰色調區域的增減。

- Black Limit:
黑版墨量上限設定,通常黑版上限為80%。

- Total Ink Amount:
四色印墨暗部疊印總量設定,通常四色印墨總量設為355% (C95% M90% Y90% K80%)。

- UCA Amount:
UCA (Under Color Addiction) 與UCR類似,共同目的都是在於控制C、M、Y與K在暗部 Shadow 的消長,藉此提升暗部的層次對比;UCA在暗部提升CMY減弱K,UCR在暗部減弱CMY、提升K。除非特殊需求或印刷條件,否則UCA與 UCR都無須使用。

中茂色彩管理參數 EliteColor II.csf 安裝程序說明

為了確保 RGB 影像轉換成符合印刷條件之 CMYK 格式,請自下列連結下載 EliteColor II.csf,EliteColor II.csf 是本公司針對一般 Adobe Creative Suite 所有套件,包括 InDesign, illustrator, Photoshop 之色彩管理設定的參數組合資料,可以直接「匯入」InDesign, illustrator, Photoshop 內,目的在於控制 RGB 影像在 CS 不同套件的版面上皆能呈現相同之色彩顯示;建議 RGB 影像在置入 InDesign 或 illustrator 版面,最好先使用 Photoshop 將影像之色彩模式轉為 CMYK。

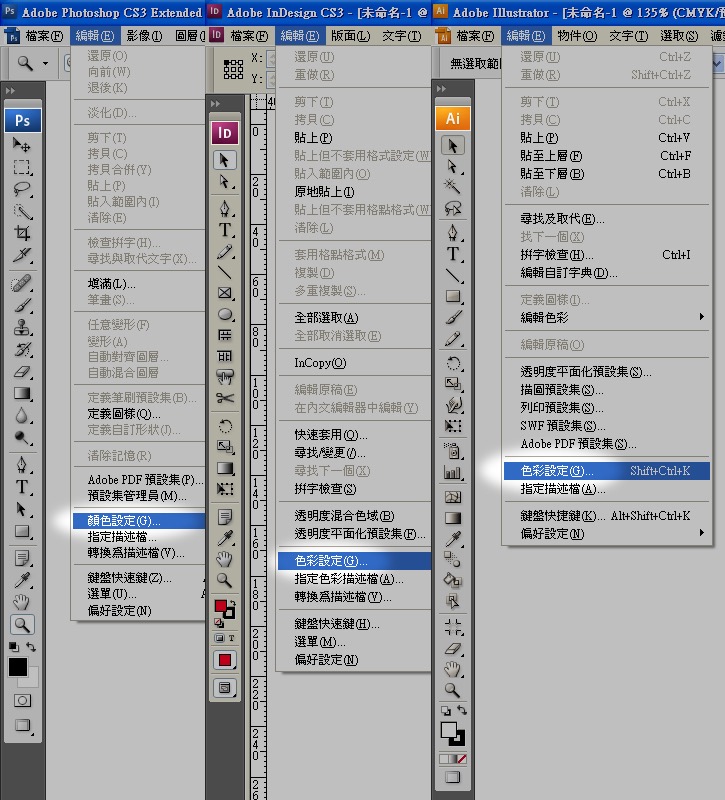

注意!雖然 Adobe Bridge 有色彩管理「同步化」之功能,但仍建議以手動方式在 InDesign, illustrator, Photoshop 內將色彩管理參數匯入,步驟如下:

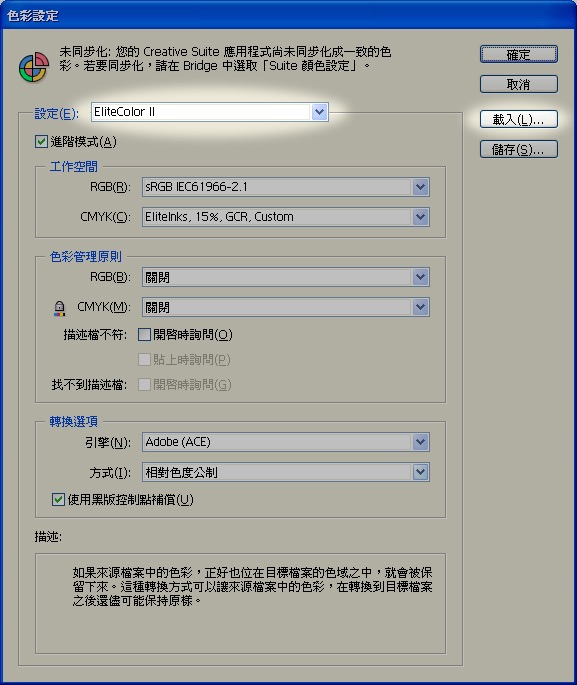

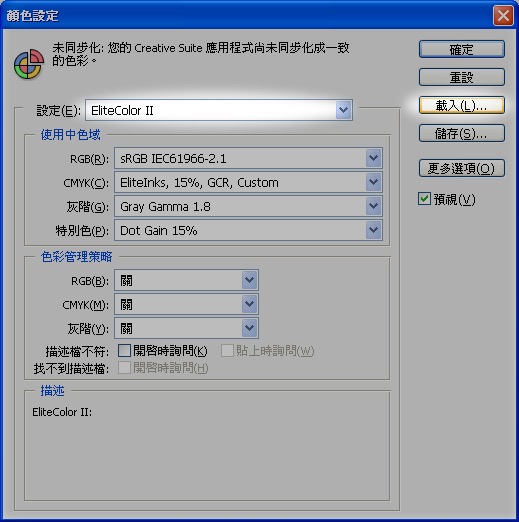

Photoshop 顏色設定視窗如下:

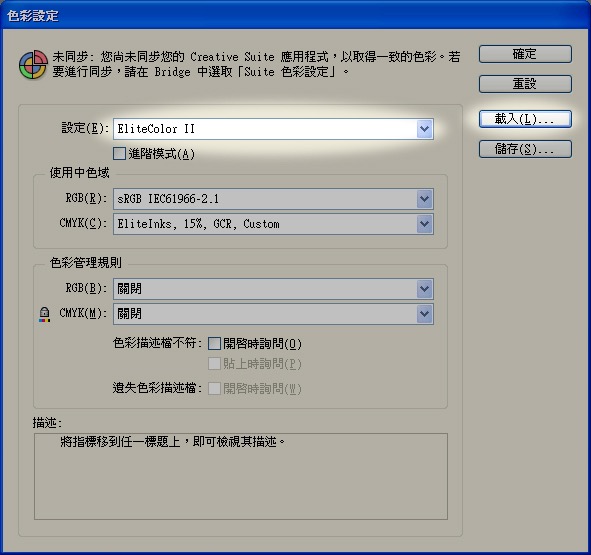

InDesign 顏色設定視窗如下:



illustrator 顏色設定視窗如下:


如何建立符合印刷規格需求之 PDF 參數?

請自下列連結下載 ElitePDF.joboptions,ElitePDF.joboptions 是本公司針對一般 Adobe CS 用戶所設定之 PDF 預設定參數組合資料,可以直接「匯入」illustrator, InDesign, Acrobat Professional 內,如此即可快速將版面資料轉存成符合印刷標準之 PDF。下例以 InDesign 示範如何將「中茂」定義之 PDF 轉存參數(ElitePDF.joboptions)導入並使用。

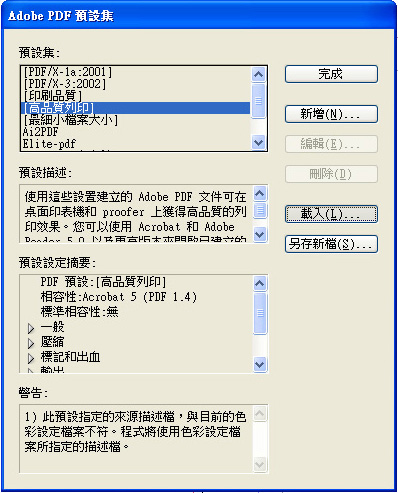

1)開啟 Adobe PDF 預設集 --> 定義(設定 PDF 轉存之相關設定資料)





2)點選「載入」,指定自中茂網站下載之 PDF 轉存參數 ElitePDF.joboptions。

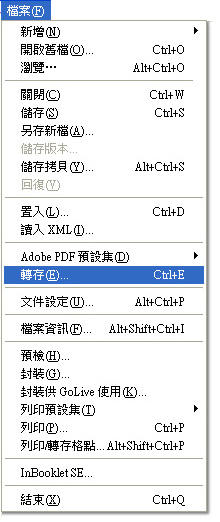

3)當版面資料確認無誤後,準備發稿,此時即可利用「轉存」功能,將版面資料轉存成可供印刷使用之高解析 PDF 檔。





4)轉存過程中,須指定 Adobe PDF 預設「ElitePDF」,如此產生之 PDF 即能完全符合印刷規格要求。

解決 Mac 版 InDesign CS2 「複合字體」問題

你的 InDesign 是否在啟動後,在尚未開啟任何 .indd 文件或新增文件之同時,InDesign 字體清單最上方已經存在一串「複合字體」,而這些複合字體是你透過「複合字體」指令所無法編輯修改的。

當你有任何新增的文件套用這些複合字體,這個 InDesign 檔案只能在你的電腦正確顯示版面,任何其他電腦開啟開檔案一定會有「缺字」之警示,因為這個 Indd 檔並未記錄「複合字體」資訊,因此中茂印刷無法處理該檔案,因為
「複合字體」資訊遺失

InDesign 的「複合字體」資訊儲存於下列路徑︰

  - 中文作業系統︰
   /使用者/--/資源庫/Preferences/Adobe Indesign/Version 4.0J/CompositeFont/
*

  - 英文作業系統︰
  /Users/--/Library/Preferences/Adobe Indesign/Version 4.0J/CompositeFont/
*

唯一補救方法是將你的 InDesign 的「內設定參數」( InDesign Defaults ) 資訊以手動方式複製,再加以壓縮,並上傳至中茂 FTP 伺服器

InDesign 的「內設定參數」存在於下列路徑︰
/使用者/--/資源庫/Preferences/Adobe Indesign/Version 4.0J/
InDesign Defaults

為何 Mac OSX 會有上述問題出現呢?

如果你在 InDesign 開啟檔案後,編輯或新增複合字體,則 InDesign 於存檔時,會將複合字體資訊存入排版檔內;InDesign 建立新檔或開啟任何舊檔前,進行複合字體設定,那麼這些複合字體設定將成為 InDesign 內建之複合字體,並存入 InDesign Defaults 內,在 CompositeFont 內也會有內建複合字體資訊;但是若在 InDesign 開啟檔案後,編輯或新增複合字體,則此時的複合字體資料會暫存於 CompositeFont 內,但不會被存入 InDesign Defaults 內。


建議將個人偏好的字體集設定、儲存在一個獨立的.indd 檔內,需要使用時,只要透過複合字體之「
讀入」功能匯入即可。

原因在於 InDesign 「突然結束」所造成,突然結束之狀況通常不外乎:

  - Command+Option+ESC 強制終止應用程式;
  - InDesign 自行意外終止結束
  - Mac 突然斷電

一旦 InDesign 遭受不當結束後,
會出現 InDesign Defaults 之記錄資料與 CompositeFont 之內容不符,此後所有引用殘留之複合字體的版面,將會不斷出現複合字體資訊遺失之問題。

當您的 InDesign 已經發生複合字體資訊遺失之問題時,最好將 CompositeFont 內之檔案複製出來,並隨同 InDesign 排版檔交付中茂印刷,如此我們就可以正確輸出該檔案。



在 InDesign 正常結束的情況下,InDesign 會
自動將 CompositeFont 目錄內之隨檔新增的字體集完全清除,重新啟動 InDesign 會讀取 Version 4.0J 內之 InDesign Defaults 檔案,重新建立複合字體清單;

InDesign 如有上述不當方式結束,請於 InDesign 重新啟動後,必須儲存當機前尚未存檔之檔案,如此即可避免複合字體資訊遺失。亦可將整個 CompositeFont 目錄與
InDesign Defaults 刪除如此可將 InDesign 初始化。

新一代 Epson Stylus 9900 提供更精準之數位校樣

本公司自即日起,採用 Epson 最新機種 Stylus 9900,提供客戶更精準之虛擬印刷的數位樣輸出,有效縮減數位樣與實際印刷之色差,色彩再現度可高達 97%。



新一代的顏料墨水

新增的綠色與橘色進一步擴充色域範圍 Epson UltraChrome K3 靚紅墨水可以呈現廣色域和色彩的準確性,但現在 Epson Stylus Pro 9900 所搭配的 UltraChrome HDR Ink 廣色域墨水利用新增綠色和橘色墨水



利用新增綠色和橘色墨水,再次將噴墨色彩表現提昇到一個更高的境界。特別適用於將鮮綠色到黃色及黃色到紅色部分,因此青草和綠葉的綠色調會變得更鮮豔且自然,而像日落等橘色調也會變得更燦爛。






雖然已經透過 Epson Ultra Chrome K3 靚紅墨水改善了噴墨品質,但 Epson 再一次利用以2種新增顏色為特性之 Epson Ultra Chrome HDR Ink 廣色域墨水提昇了顏料墨水的標準。除之前提供的8種顏色外,Epson Ultra Chrome HDR Ink 廣色域墨水又新增了綠色與橘色墨水,藉以提供反差較大的色域以及列印鮮綠色與橘色色調的能力。此外,可以同時安裝亮光黑與消光黑的墨水匣。如同 Epson Ultra Chrome HDR Ink 廣色域墨水所呈現的字義,新的墨水組合可以提供更廣泛的色調範圍,可以讓色彩準確性更高、色彩精細度更好及色調層次更平緩。不論您正在進行的是何種列印,Epson Ultra Chrome HDR Ink 廣色域墨水都將提供您前所未見的品質。

如何利用將PDF內之RGB配色的物件與影像快速自動轉成CMYK?
